A Máquina Automática de Fabricação de Caixas Rígidas é o melhor equipamento para produzir caixas rígidas de alta qualidade. Possui um design racional, desempenho confiável e o mesmo nível técnico dos melhores do mundo.
<50/≤30
caixas/min
É ideal para a fabricação de caixas para celulares, sapatos, cosméticos, camisas, bolos da lua, vinhos e cigarros. Também serve para caixas de chá e outras embalagens de papel de alta qualidade.
Esta máquina de formação de caixas de papelão totalmente automática é o equipamento ideal para produzir caixas de alta qualidade e com tampas. Ela apresenta um design racional, desempenho confiável e tecnologia de ponta. Utiliza um controlador lógico programável (CLP), sistema de rastreamento fotoelétrico/posicionamento por imagem, sistema pneumático e interface homem-máquina com tela sensível ao toque. Alimenta automaticamente o papel de seda, cola o papel de seda, transporta o papelão, forma e cola os cantos, posiciona e ajusta o papelão, e completa o processo de formação da caixa em uma única operação, substituindo efetivamente o trabalho manual e melhorando significativamente a eficiência da produção e a qualidade das caixas acabadas. É adequada para a produção de caixas de alta qualidade para celulares, caixas de sapatos, caixas de cosméticos, caixas de camisas, caixas de bolos da lua, caixas de vinho, caixas de cigarros, caixas de chá e outras embalagens sofisticadas.
1) Alimentador de papel totalmente automático.
2) Sistema automático de circulação, mistura e colagem de adesivo termofusível (sistema de viscosidade de cola selecionável).
3) O dispositivo automático de transporte e posicionamento da fita adesiva termofusível permite a colagem dos cantos da caixa interna de papelão de uma só vez.
4) O dispositivo original de empilhamento e transporte de papelão permite o transporte contínuo e garante a operação em alta velocidade da máquina.
5) Um ventilador de sucção a vácuo é instalado abaixo da esteira transportadora para controlar o papel colado sem desvios relativos.
6) Uma única caixa pode ser posicionada independentemente, melhorando a velocidade e a precisão do posicionamento da caixa e do papel de revestimento.
7) O papel revestido com adesivo e a caixa interna de papelão são posicionados pelo robô Yamaha, que consegue posicionar e encaixar com precisão de ±0,1 mm.
8) A seção de formação de caixas recolhe automaticamente as caixas para a seção de formação, de acordo com a condição de transporte das caixas acima da correia transportadora.
9) A operação contínua da seção de formação de caixas de papelão inclui a alimentação de caixas, o acabamento das bordas, a dobra das orelhas e a dobra das bordas do papel.
10) A pressão de formação de caixas de papelão controlada por servomotor pode eliminar eficazmente as bolhas e melhorar a qualidade do produto.
11) Toda a máquina adota controle PLC e interface homem-máquina com tela sensível ao toque para realizar o processo de produção automática de formação de caixas de papelão em uma única etapa.
12) Função de alarme de diagnóstico automático de falhas.
13) A nova máquina de moldagem pode armazenar e recuperar configurações de parâmetros, realizar ajustes automáticos na máquina e possibilitar a troca rápida de moldes.
14) Módulo de E/S do barramento de campo, que garante a confiabilidade da transmissão de dados e facilita a consulta de falhas e a manutenção.
15) O sistema de controle pode ser mantido e atualizado ao longo do tempo por meio de monitoramento remoto.
O primeiro sistema de posicionamento com três câmeras e um sistema independente de posicionamento de caixas da China, combinados com um robô para transportar as caixas, representam atualmente uma tecnologia de posicionamento avançada e de alta precisão.

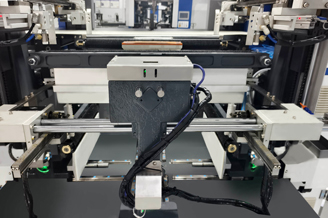

A estrutura de controle servo e pneumático recém-projetada completa a formação e o envolvimento da caixa, e permite um ajuste digital rápido.
As laterais maior e menor da caixa são envolvidas na mesma estação, o que reduz a rotatividade da caixa e aumenta efetivamente a velocidade de formação.
As laterais maiores e menores da caixa de papelão são envolvidas em estações diferentes. Quando o tamanho ou formato da caixa muda, não é necessário trocar a lâmina de pressão nem a fita de compressão, e a máquina pode ser ajustada rapidamente.
| Modelo | RB380A |
| Tamanho do papel [AxB] | Mín. 70×120mm |
| Máx. 480×630mm | |
| Dimensões da caixa [LxC] | Mínimo 30×60mm |
| Máx. 260×380mm | |
| Altura da caixa [H] | 10-140mm |
| Virar em profundidade[R] | 10-100 mm |
| Tamanho da orelha dobrada | 10-100 mm |
| Espessura do papelão [T] | 0,8-3 mm |
| Espessura do papel | 100-400g/m² |
| Altura de empilhamento de papel | 450 mm |
| altura de empilhamento da placa cinza | 1100 mm |
| Precisão | ±0,05 mm |
| Velocidade | ≤45 unidades/min |
| Potência do motor | 19 kW/380 V trifásico |
| Potência de aquecimento elétrico | 12 kW |
| Suprimento de ar | 40 L/min 0,6 MPa |
| Dimensões da máquina | C6800×L4500×A3000mm |
| Peso da máquina | 4800 kg |
1. Gama de tamanhos de papel protetor de orelha dobrado em ambos os lados e placa cinza
2. Gama de tamanhos de papel de capa e cartão cinza para caixas de capa de livros [Caixas tipo T]
3. Gama de tamanhos de capas de papelão e cartão cinza com juntas de topo e base.
4. Gama de tamanhos de papel de cobertura com borda chanfrada e placa cinza
5. Gama de tamanhos de capas de papel com chanfro diagonal na parte superior e inferior e placa cinza.
1. Os tamanhos máximo e mínimo das caixas estão sujeitos às dimensões e à qualidade do papel.
2. A velocidade da máquina depende do tamanho das caixas.
3. Não fornecemos compressor de ar.
W+2H-4T≤C(Máx)
A(Mín)≤W+2H+2T+2R≤A(Máx)
L+2H-4T≤D(Máx)
B(Mín)≤L+2H+2T+2R≤B(Máx)
Dispomos dos mais modernos equipamentos de processamento e de um processo de produção lean de padrão internacional, e esforçamo-nos por ser líderes do setor.
